依愛J-EI6068手動/自動轉換開關接線方法
發布時間 : 2016-12-15 10:52:52
作者 : 網站制作

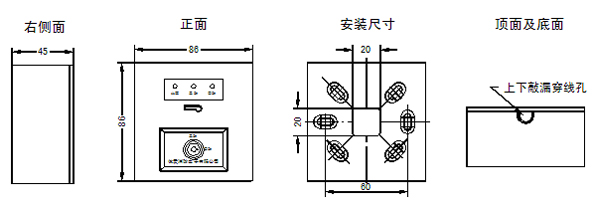

外形及安裝尺寸
安裝與接線
接線盒DH75或DH86預埋在墻體內，利用底板上穿線孔進線與接線端子連接，底板用兩個 M4 的螺釘固定在接線盒的兩個螺紋孔上。底板上端有敲漏孔供從墻壁向下走線用。
將殼體（與印制板、啟動零件為一整體）與底板扣合。

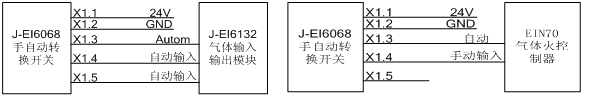

接線端子共5個: X1.1（24V）、X1.2（GND）、X1.3（A）、X1.4（R）、X1.5（F+）。
X1.1、X1.2分別接DC24V、GND，X1.3、X1.4、X1.5分別接EI6132輸入/輸出模塊的“Autom”、“自動輸入”、“自動輸入”端。
注意事項
“火警”指示燈僅供EI6068與EI-6000QT控制器連接使使用，對于EI-6001QT和EIN70控制器，該指示燈不起作用。
